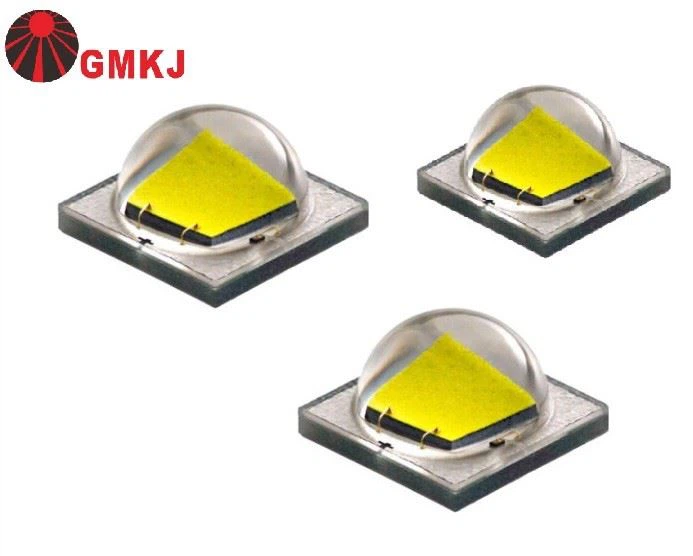

SMD 3535 LED 3w 1000mA Flip chip технология
Особенности продукта:
Высокая световая отдача до 190 лм / Вт
Длительный срок службы более 80000 часов
Используйте Flip Chip с высоким током и высокой температурой
Максимальный прямой ток до 1500 мА
Оксидно-алюминиевая керамическая основа с хорошей теплопроводностью
Красивое распределение света для светодиодных фонарей и автомобильного освещения
Экономичный выбор по сравнению с серией CREE XTE.
Характеристики продукта:
Абсолютные максимальные характеристики (при TA=25 ℃)
Параметр | Условное обозначение | Рейтинг | Ед. изм |
Постоянный ток в прямом направлении | IF | 1500 | m A |
Пиковый импульсный ток * | IFP | 2000 | m A |
Рассеяние мощности | PD | 4.5 | W |
Обратное напряжение | VR | 5 | V |
Обратный ток | IR | 10 | μ A |
Диапазон рабочих температур | TOPR | -30 ~ +75 | °C |
Диапазон температур хранения | TSTG | -40 ~ +85 | °C |
Температура перехода светодиода | TJ | 120 | °C |
Электрические / оптические характеристики - белый цвет (при TA=25 ° C)
Параметр | Условное обозначение | Условия | Мин. | Средн. | Максимум | Единицы |
Прямое напряжение | VF | IF= 1000 мА | 3.0 | -- | 3.40 | V |
Переход термического сопротивления к плате | RΘJ-B | IF= 1000 мА | -- | 8 | -- | °C/W |
Световой поток | Φe | IF= 1000 мА | 300 | 400 | lm | |
Цветовая температура | λp | IF= 1000 мА | 6000 | 6500 | нм | |
Температурный коэффициент прямого напряжения | ∆VF/∆T | IF= 1000 мА | −− | -2 | −− | мВ / ° C |
Обратный ток | IR | VR=10V | −− | −− | 10 | μ A |
Угол обзора[1] | 2Θ1/2 | IF= 1000 мА | −− | 120 | −− | Град |
Список продуктов LED 3535 для обзора:

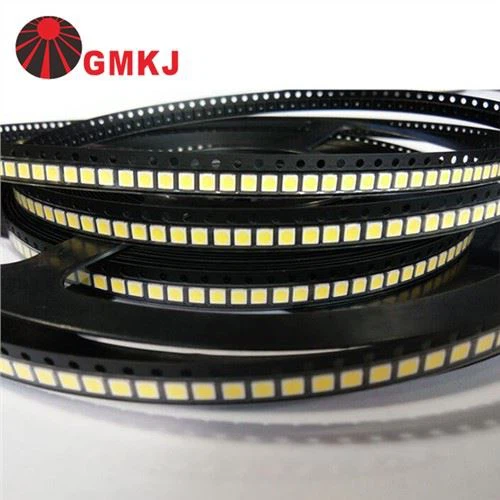

Способ упаковки
1000шт / катушка в вакуумном пакете.
Обзор компании:
Опыт работы производителя более 12 лет.
Зарегистрированный капитал 450 миллионов долларов США.
ТОП10 производителей светодиодов в Китае
Только фокус на светодиодах SMD, светодиодах COB, светодиодах питания
Производственная база> 6000 квадратных метров
Получил более 75 патентов на технологии.
Технология Flip Chip в настоящее время является очень популярной концепцией. Его суть состоит в том, чтобы спроектировать светоизлучающую зону и электродную зону чипа не в одной плоскости на основе традиционного процесса. В это время область электрода обращена к нижней части чашки лампы для монтажа, что может сэкономить процесс сварочной линии. Однако точность процесса затвердевания высока, и трудно достичь высокого выхода. Его преимущества заключаются в следующем:
1) имеет хорошую функцию рассеивания тепла;
2) В то же время у нас есть дизайн эпитаксии флип-чипа, технология чипа, графический дизайн чипа.
3) Чип-продукты обладают такими преимуществами, как низкое напряжение, высокая яркость, высокая надежность и высокая плотность тока насыщения;
4) Кроме того, схема защиты может быть встроена на подложку с перевернутой микросхемой, что способствует надежности и производительности микросхемы;
5) Кроме того, по сравнению с передней и вертикальной структурой, пайка флип-чипа легче реализовать. Технология источника света чипа модуля уровня сверхмощного чипа и многофункциональная интеграция, которая имеет большие преимущества в производительности и производительности модуля светодиодного чипа. .
Для получения дополнительной информации о технологии флип-чипа SMD 3535 LED 3w 1000mA, обращайтесь к нам.
