Высокий LPW 12W 12V 24 В 36 В EMC 7070 SMD LED

Высокий LPW 12W 12V 24 В 36 В EMC 7070 SMD Светильники:

Белый цвет7070 мощных светодиодов SMDшироко используются в приложениях, которые требуют ярких, эффективных и надежных решений освещения. Пакет 7 0 7 0 относится к размеру светодиода (7,0 мм x 7,0 мм), который больше, чем стандартные светодиоды SMD, что позволяет ему обрабатывать более высокую мощность и производить больший вывод света.

Название продукта	12W 12 В 24 В 36 В EMC 7070 SMD -пакет
Номер части	Ge -7070 wxxx -4 c6z-j2b2d 0- r70
Бренд чипсов	Китай Sanan 22x40mil с 24 чипсами внутри
Вход	Версия входной версии 12 В постоянного тока: 4C6Z Номер детали: 11-13 VDC с максимальным 900 мА входом;   Версия входной версии 24 В постоянного тока: 8C3Z Номер детали: 23-25 vdc с максимальным 450 мА Input;   Входная версия 36 В постоянного тока: Версия: 12C2Z Номер детали: 35-37 vdc с максимальным 300 мА Input;
Поток	240-250 lm при 10,55vdc 100ma ввод с примерно 1 Вт; 1500-1600 LM при входе 11,55VDC 700MA с примерно 8 Вт;
Эффективность освещения	230-240 lm/w при мощности в 1 ватт с рейтингом 10,55VDC 100ma; 190-200 lm/w при мощности 8 Вт, оцененная с 11,55VDC 700MA;
Цвет	2700K, 3000K, 4000K, 5000K, 6500K доступны здесь СДКМ<5  Ra>70
Власть	Максимум около 12 Вт с полной загрузкой питания
Пакет материал	EMC Flat 7070 Пакет
Угол освещения	120 градусов с плоской упаковкой, без купола силиконовой линзы сверху
Бренд и производитель	Gmleds, Gmkj
Гарантия	4 года
OEM -сервис	1. Доступны детали SKD; 2. Алюминиевые платы платы за платы по сбору сборов также доступны здесь.

Зачем нам использовать пакет EMC вместо PCT или PPA -пакета для светодиода SMD высокой мощности?

При выборе пакета для светодиодов мощного монтажа поверхностного монтажа (SMD) выбор между пакетами EMC (эпоксидный формовочный состав), PCT (пластиковый носитель чипа) или PPA (полифталамид) является критическим из-за термического, механического и оптического Требования мощных применений. Вот почему EMC часто предпочтительнее PCT или PPA для мощных SMD-светодиодов:

1. Тепловая стабильность и теплостойкость

ЭМС: Пакеты EMC изготовлены из эпоксидных формовых соединений, которые обладают отличной термостабильностью и могут выдерживать высокие температуры (обычно до 150 градусов или выше). Это важно для мощных светодиодов, которые генерируют значительное тепло во время работы.

Отча: Материалы PCT обладают хорошим тепловым сопротивлением, но, как правило, уступают EMC с точки зрения долгосрочной тепловой стабильности при высоких температурах.

ППА: PPA имеет более низкую термостойкость по сравнению с EMC, что делает его менее подходящим для мощных применений, где управление тепловым управлением имеет решающее значение.

(Выше Piicture: PCT 2835 SMD светодиоды)

2. Теплопроводность

ЭМС: Материалы EMC часто имеют лучшую теплопроводность по сравнению с PPA, что позволяет получить более эффективное рассеяние тепла от светодиодного чипа. Это помогает поддерживать производительность и долголетие светодиода.

ППА: PPA имеет более низкую теплопроводность, которая может привести к наращиванию тепла и снижению срока службы светодиодов в мощных применениях.

3. Механическая прочность и долговечность

ЭМС: Пакеты EMC обеспечивают превосходную механическую прочность и сопротивление растрескиванию, что важно для мощных светодиодов, которые подвергаются термическому циклическому велосипеде (повторное нагрев и охлаждение).

Отча: В то время как PCT предлагает хорошие механические свойства, он может быть не таким устойчивым, как EMC в среде высокого стресса.

ППА: PPA более склонна к растрескиванию и деградации при тепловом напряжении, что делает его менее надежным для мощных светодиодов.

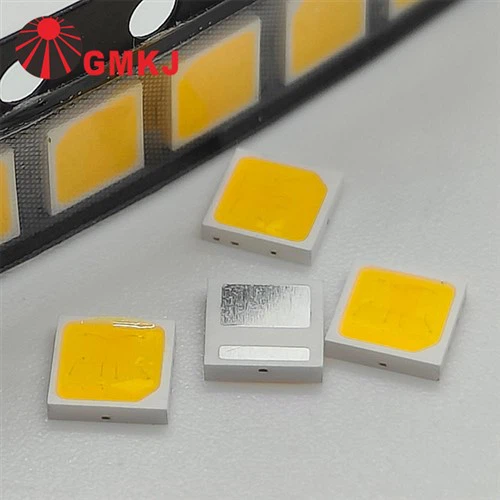

(Выше изображение: EMC 3030 SMD светодиоды)

4. Оптическая производительность

ЭМС: Материалы EMC обладают высокой прозрачностью и превосходными свойствами передачи света, которые необходимы для поддержания яркости и эффективности мощных светодиодов.

ППА: PPA имеет тенденцию к желтую или разлагается с течением времени при воздействии высоких температур и ультрафиолетового света, что может снизить оптические характеристики светодиода.

5. Устойчивость к влажности

ЭМС: Пакеты EMC имеют превосходную устойчивость к влажности, что важно для поддержания надежности мощных светодиодов во влажной или суровой среде.

ППА: PPA более восприимчив к поглощению влаги, что может привести к расслаиванию или сбою светодиодного пакета.

6. Долгосрочная надежность

ЭМС: Пакеты EMC предназначены для выдержания суровых условий, связанных с высокоэффективной работой светодиодов, включая высокие температуры, тепловую циклу и воздействие окружающей среды. Это приводит к лучшей долгосрочной надежности.

ППА: PPA -пакеты с большей вероятностью снижаются со временем в аналогичных условиях, что приводит к потенциальному отказу или снижению производительности.



Краткое содержание

Для мощных SMD-светодиодов пакеты EMC, как правило, предпочтительнее PCT или PPA, потому что они обеспечивают лучшую тепловую стабильность, более высокую теплопроводность, превосходную механическую прочность, превосходную оптическую производительность и большую устойчивость к влажности. Эти свойства делают пакеты EMC более надежными и долговечными в требовании мощных приложений, обеспечивая постоянную производительность и более длительный срок службы для светодиодов.

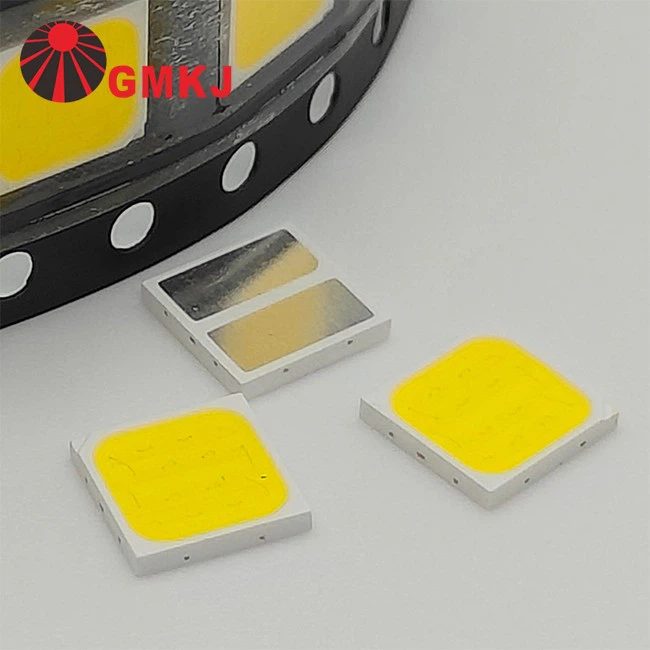

Высокий LPW 12W 12V 24 В 36 В EMC 7070 SMD Светодиодный изображение:

Высокий LPW 12W 12V 24 В 36 В EMC 7070 SMD Светодиодные размеры:

Высокий LPW 12W 12V 24 В 36 В EMC 7070 SMD Светильники:

Параметр	Символ	Условия	Мин	Ав.	Максимум	Единицы
Впередное напряжение	VF	IF=700 ma	11.0	--	13.0	V
Светящийся поток	Φv	IF=100 ma	240		250	лм
Светящийся поток	Φv	IF=700 ma	1500		1600	лм
Эффективность освещения		IF=100 ma	230		240	LM/W.
Часть №. Ge -7070 w 270-4 c6z-j2b2d 0- r70	СКИт	IF=700 ma	--	2700	--	K
Часть №. Ge -7070 w 300-4 c6z-j2b2d 0- r70	СКИт	IF=700 ma	--	3000	--	K
Часть №. Ge -7070 w 400-4 c6z-j2b2d 0- r70	СКИт	IF=700 ma	--	4000	--	K
Часть №. Ge -7070 w 500-4 c6z-j2b2d 0- r70	СКИт	IF=700 ma	--	5000	--	K
Часть №. Ge -7070 w 650-4 c6z-j2b2d 0- r70	СКИт	IF=700 ma	--	6500	--	K
Цветовая терпимость		IF=700 ma	--	--	5	СДКМ
Крик	Раствор	IF=700 ma	70	--	--	--
Температурный коэффициент прямого напряжения	∆VF/∆T	IF=700 ma	−−	-2	−−	MV/ степень
Обратный ток	IR	VR=20V	−−	−−	10	μ A
Угол просмотра	2Θ1/2	IF=700 ma	−−	120	−−	Град

Отчет о тестировании на 100 мА:

Отчет о тестировании на 700 мА:
