Thermal - Электрическое разделение Red 2020 SMD Светильники
| Название продукта | Thermal - Электрическое разделение Red 2020 SMD светодиод |
| Номер части | GD - 2020R620-1CC-S1D0P |
| Бренд чипсов | Китай Sanan 40mil Chips |
| Вход |
2,0-2,6 В постоянный |
| Светящаяся интенсивность | 100-120lm при 700 мА |
| Эффективность освещения | 80-100 LM/W. |
| Длина волны/цвет |
Красный цвет доминантная длина волны: 620-630NM Пиковая длина волны: 630-635 нм |
| Власть | 3 ватт |
| Упаковочный материал |
Aln Ceramic 2020 SMD PKG с 3 прокладками, а не 2 прокладками Thermal - электрическое разделение |
| Угол освещения |
120 градусов с плоским силиконом PKG |
| Бренд и производитель | Gmleds, Gmkj |
| Гарантия | 4 года |
| OEM -сервис |
1. Доступны детали SKD; 2. Индивидуальный светодиодный массив с необходимым размером, вам нормально. |

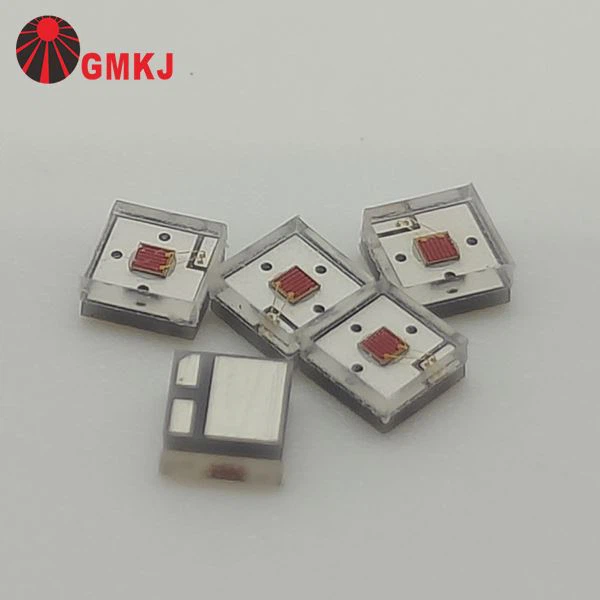

Thermal - Электрическое разделение Red 2020 SMD светодиодКартина
Алюминиевый светодиодный PCBA, собранная GMKJ (рисунок PCB и BOM, предоставленные нашими клиентами)
Thermal - Электрическое разделение красное 2020 SMD Светодиодное размер
Thermal - Электрическое разделение Red 2020 SMD светодиодЭлектрические характеристики
|
Параметр |
Символ |
Условия |
Мин |
Ав. |
Максимум |
Единицы |
|
Впередное напряжение |
VF |
IF=700 ma |
2.20 |
-- |
2.60 |
V |
|
Светящийся поток |
Φv |
IF=700 ma |
100 |
-- |
120 |
лм |
|
Доминирующая длина волны |
λd |
IF=700 ma |
620 |
-- |
630 |
НМ |
|
Обратный ток |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Угол просмотра |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
Град |
|
Соединение термического сопротивления с платой |
RΘJ-B |
IF=700 ma |
-- |
2 |
-- |
степень /w |
Каково преимущество для термического -
Преимущества Thermal -
Лучше рассеяние тепла
Тепловой путь (тепло) и электрический путь (ток) разделены.
Тепло вытекает непосредственно от чипа к печатной плате/MCPCB без помех от электрических прокладков.
Результат:более низкая температура соединения, более высокая надежность, более длительный срок службы.
Высшая обработка мощности
Поскольку тепло управляется более эффективно, светодиод может безопасно работать приболее высокие токи и более высокая плотность мощности.
Регулярные пакеты часто ограничивают ток привода из -за плохой теплопроводности.
Улучшенная электрическая изоляция / безопасность
Нет риска короткого - схемы между тепловой площадкой и электродами, поскольку они изолированы.
Безопаснее для высокого - напряжения или специальных приложений (например, ультрафиолетовое, садоводство, автомобильное).
Упрощенный дизайн печатной платы
В обычных упаковках большая тепловая площадка часто привязана к любойАнодилиКатод, который заставляет макет печатной платы следовать определенным правилам.
С Thermal - электрическое разделение, дизайнеры могут свободно направлять электрические прокладки, не будучи ограниченными радиатором.
Результат:более гибкий массив и дизайн модуля.
Более высокая эффективность системы
Более низкое тепловое сопротивление → меньше энергии потрачено на тепло.
Стабильный оптический выход с течением времени (меньше затухания света).
✅ Суммируя:
A Thermal - Светодиодный пакет электрического разделенияобеспечиваетЛучшее рассеяние тепла, более безопасную электрическую изоляцию, более высокую надежность и более гибкая конструкция печатных платпо сравнению с обычными пакетами.
|
Thermal - Светодиод электрического разделения, он имеет 3 падки: Анод, катод и нагревая диссипационная площадка Диссипационная подушка тепла выделена из электроэнергетической площадки анода и катода. |
Обычные светодиоды только с 2 прокладками: Одна прокладка для анода и другая |
 |
 |
Thermal - Электрическое разделение Red 2020 SMD Светодиодные приложения
Thermal - Электрическое разделение Red 2020 SMD Светодиодные приложения
А2020 Пакет(2,0 мм × 2,0 мм) - это компактная середина -, светодиодную мощность, широко используемое там, где важны небольшой размер и высокая яркость.
Освещение дисплея и индикатора
Индикаторы статуса в потребительской электронике (телевизоры, маршрутизаторы, приборы).
Сигнальные огни в промышленном оборудовании.
Автомобильное освещение
Индикаторы панели панели, переключатели, освещение символов.
Акцент и окружающее освещение внутри транспортных средств.
Медицинский и инструментария
Индикаторные огни в медицинском оборудовании.
Оптические датчики, требующие красного излучения (например, спаривание фотодиодов).
Потребительские товары
Игрушки, носимые устройства, небольшие гаджеты, нуждающиеся в компактном красном источнике света.
Сельское хозяйство / садоводство (дополнительное)
Red (esp . 620 - 660 нм) может использоваться дляОгни роста растенийВ сочетании с синими светодиодами, хотя обычно выше - мощных пакетов предпочтительнее.
